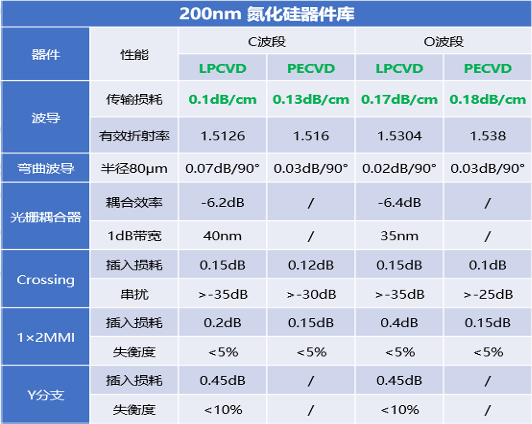

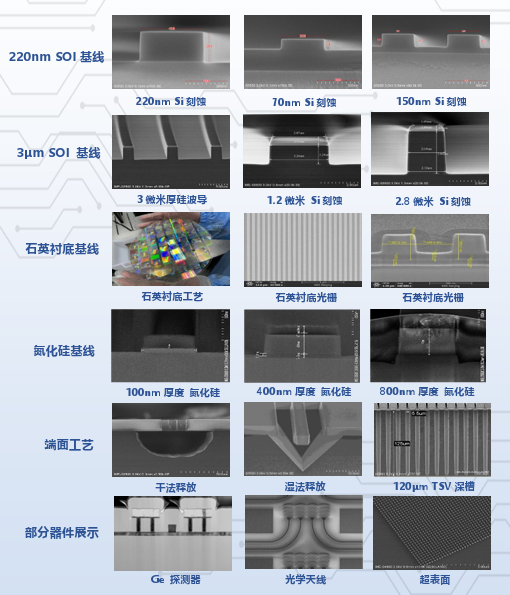

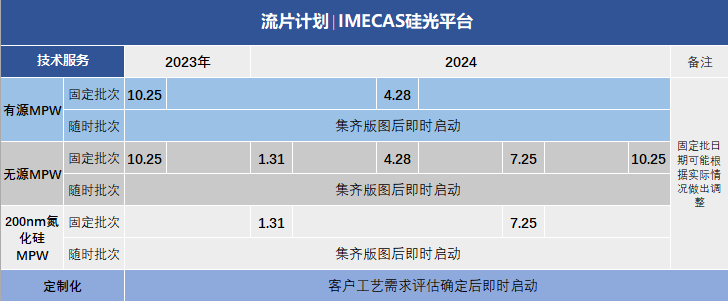

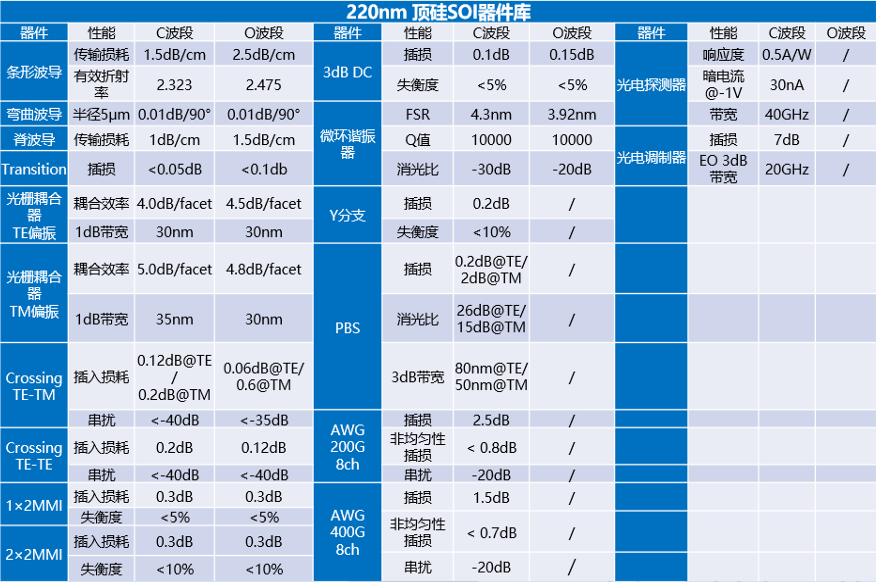

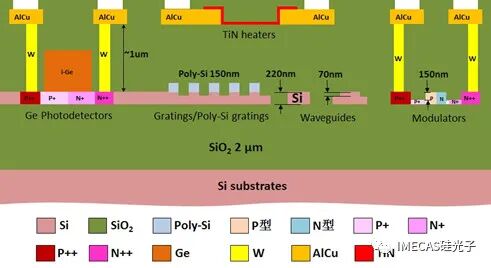

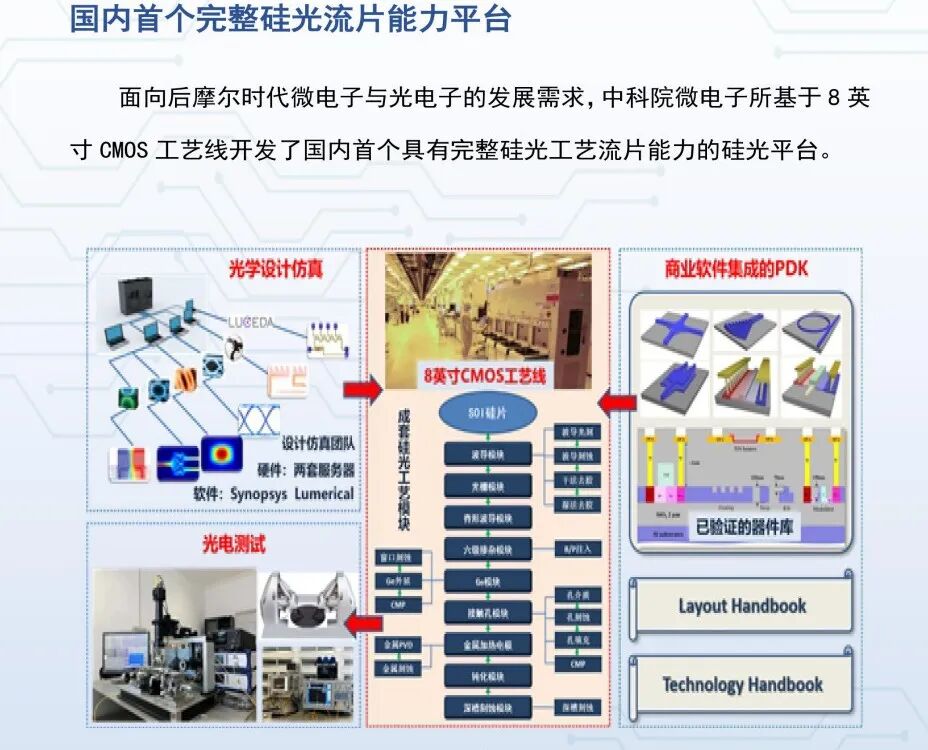

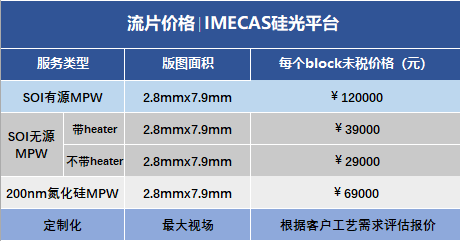

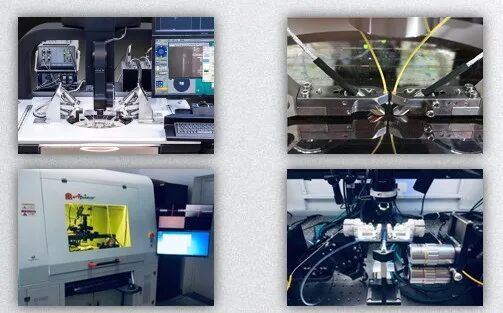

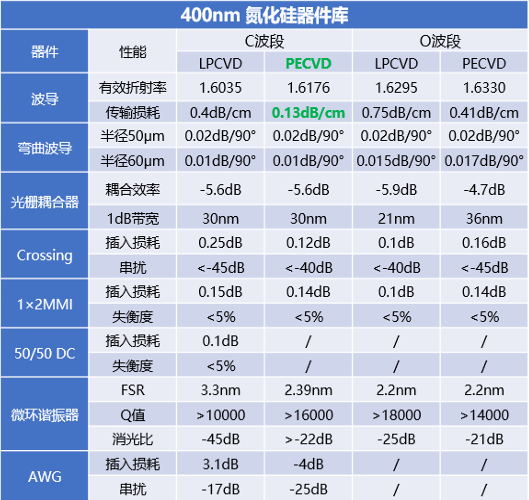

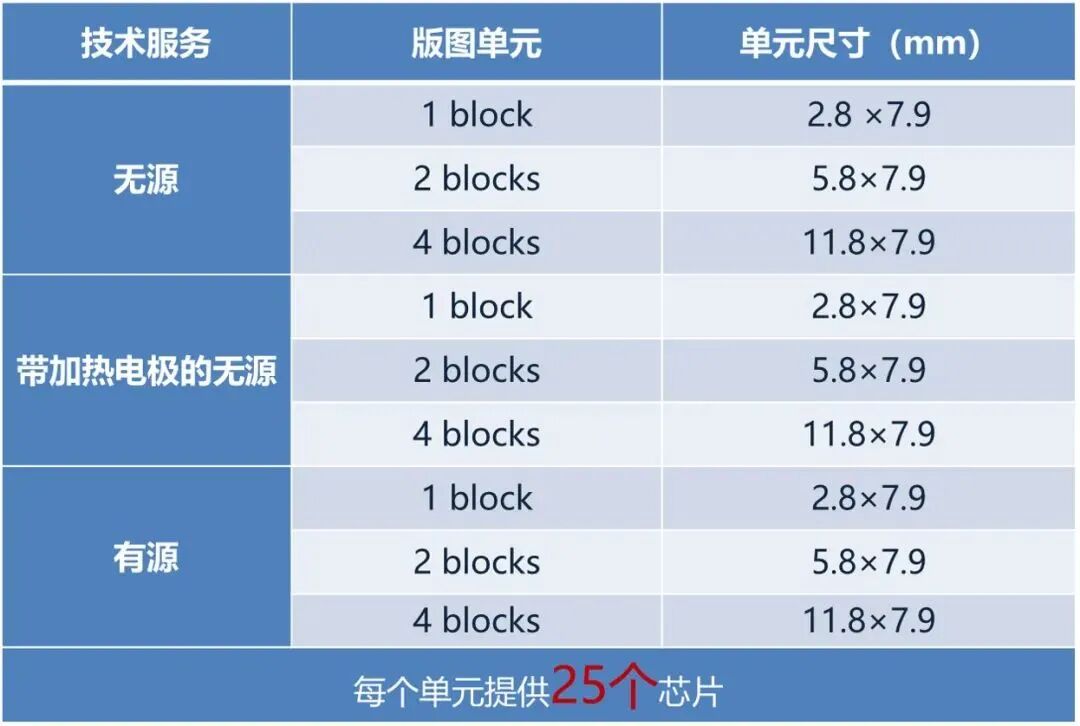

2024年1月有源MPW收集中；無源MPW收集中，雙節同慶優惠多！請?jiān)斣? 流片注冊: services@hopho.com.cn ——預定從速—— Part 1 平臺介紹 ▲中科院微電子所硅光平臺以8英寸CMOS工藝線為支撐，開發成套的硅光工藝模塊，建立了硅光設計仿真平臺、光電測試平臺。 ▲2016年12月，平臺公開發布首版PDK；2020年12月，發布硅光平臺PDK2.0；2022年2月更新至PDK2.1。 Part 2 技術服務 ▲平臺主要工藝模塊包括220nm/150nm/70nm無源器件刻蝕工藝、高速調制器和鍺探測器的摻雜工藝、介質材料生長工藝、TiN加熱器電極工藝、鍺材料外延工藝、鎢填充孔工藝、硅和鍺的歐姆接觸及金屬層工藝等。 ▲平臺配置了8-12英寸硅光晶圓自動測試系統，該解決方案基于成熟可靠的12寸探針臺和納米級精密自對準定位組件，搭建起高效且兼容性高的光電混合測試系統。 ▲平臺還配置了納米級端面耦合測試系統，針對不同的耦合方式為為客戶提供不同的測試解決方案。 ▲平臺建立了全程可追溯的測試數據庫，持續向客戶推出各類靈活、可靠、可升級的產品和服務。 ▲ IMECAS硅光平臺部分工藝及器件 基于220nm頂硅、3μm BOX層、高阻SOI襯底進行硅光薄硅PDK器件 庫開發，具體器件指標如下： 基于普通體硅襯底進行LPCVD和PECVD氮化硅PDK器件庫開發，研發出了覆蓋100-800nm厚度的超低損耗PESIN工藝，部分器件指標如下： ▲ 200m氮化硅器件庫 ▲ 400nm氮化硅器件庫 ▲ IMECAS硅光平臺全自動耦合晶圓級測試平臺+芯片級測試平臺 ▲平臺每年可對外提供6-8次MPW流片服務，目前已為行業提供 24 批次MPW流片服務，同時為了滿足客戶的特殊工藝要求，可提供工藝定制服務。 Part 3 參考價格 ▲ 硅光MPW版圖提交請發送GDSII文件至services@hopho.com.cn
