硅光技術是基于硅和硅基襯底材料(如 SiGe/Si、SOI 等)，利用現有CMOS工藝進行光器件開發和集成的新一代技術，結合了集成電路技術的超大規模、超高精度制造的特性和光子技術超高速率、超低功耗的優勢，是應對摩爾定律失效的顛覆性技術。

面向后摩爾時代微電子與光電子的發展需求，中科院微電子所（IMECAS）基于8英寸CMOS工藝線開發了成套硅光技術，包括硅光流片工藝庫和基礎器件庫，制定了硅光器件和芯片的設計規則和工藝規范，形成了硅光PDK，并于2017年5月正式發布了國內首個具有完整硅光工藝流片能力的硅光平臺。

微電子所硅光平臺PDK已實現與主流光子集成設計軟件Synopsys OptoDesigner集成。用戶可以在軟件中調用IMECAS工具包，利用平臺PDK提供的器件庫，便捷、靈活地進行符合平臺規范的硅光芯片設計。

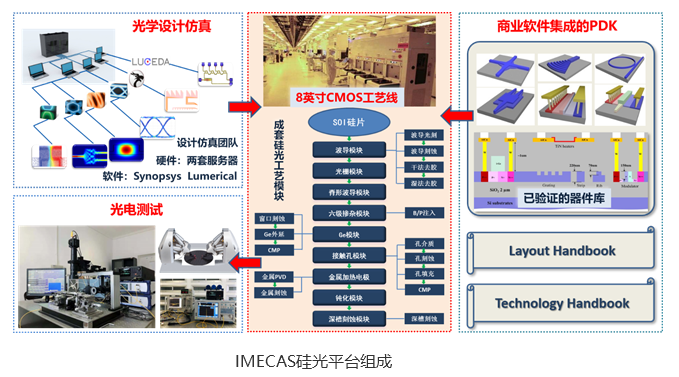

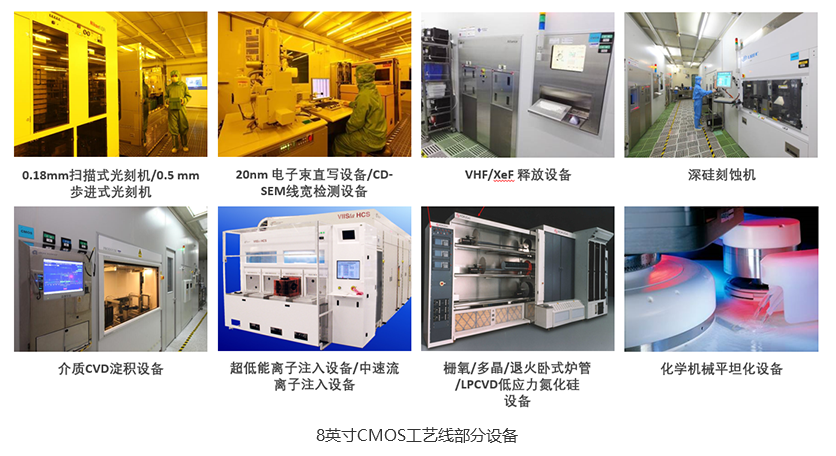

硅光平臺以8英寸CMOS工藝線為支撐，開發了面向硅基光子集成器件與芯片制造的工藝平臺，建立了硅光設計仿真平臺、光電測試平臺。

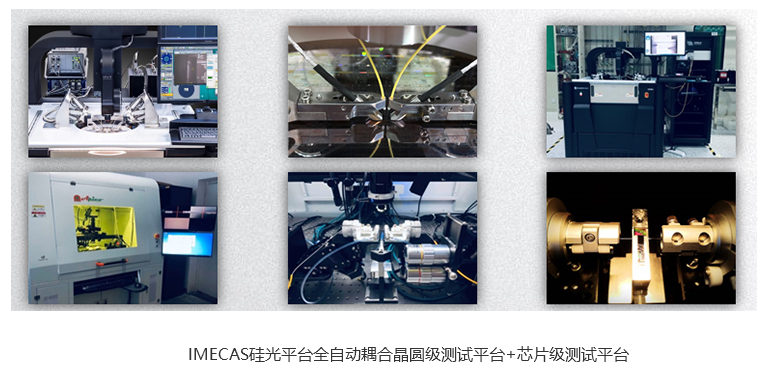

平臺配置了商用級8/12英寸硅光晶圓測試系統，該解決方案基于成熟可靠的12寸探針臺和納米級精密定位組件，搭建起高效且兼容性高的光電混合測試系統。平臺還配置了一套納米級光電芯片耦合測試系統，針對不同的耦合方式為客戶提供不同的測試解決方案。同時建立了全程可追溯的測試數據庫，持續向客戶推出各類靈活、可靠、可升級的產品和服務。
